在UG模具設計過程中當我們把產品的分型面全部拉好之后，用片體分模時，需要將產品所有的前模面或者后模面單獨的提取出來，通常我們都會用到模具部件驗證里的檢查區域，可以自動幫我們區分好前后模的顏色，然后再通過顏色過濾器，抽取前模面或者后模面。下面要來給大家演示一下操作方式：

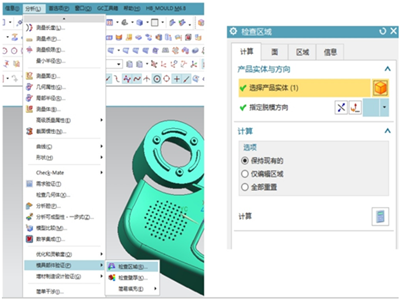

1：分析--模具部件驗證--檢查區域;彈出檢查區域?qū)υ捒颉?/span>

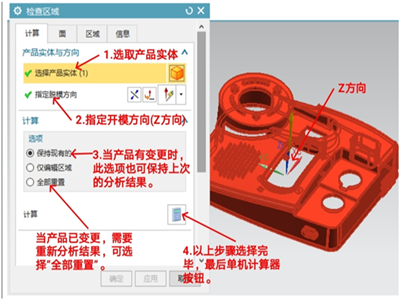

2：選取產品實體，參考矢量定為開模方向(Z方向)，選取保持現有的，單機計算器按鈕。

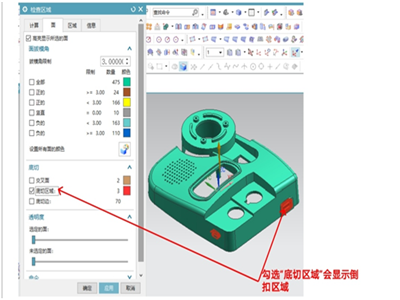

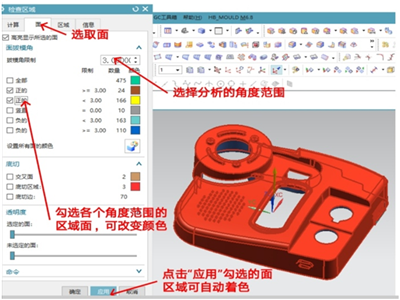

3：?jiǎn)螜C(jī)計算器按鈕后，選擇面顯示框，可以顯示“正的”為前模面，“負的”為后模面。

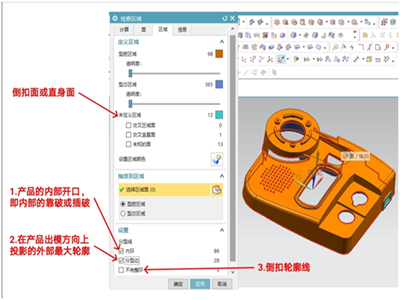

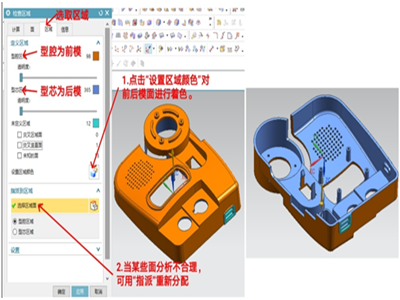

4：選擇區域顯示框，點擊“設置區域顏色”把產品分出前模面和后模面，以及分型線按最大外形的原理分析內環與外環，可由此看出產品的結構問題。

5：快速的找出產品的倒扣位置。
